DJ-i.MX 8M Mini 主板
主板基于NXP(恩智浦)公司嵌入式多核应用处理器i.MX 8M Mini,该处理器采用先进的14LPC FinFET工艺技术构建,提供更快的速度和更高的电源效率。凭借商业和工业级认证以及恩智浦产品长期供货计划的支持,i.MX 8M Mini家族可用于任何通用工业和物联网应用。
主板采用核心板加底板的架构方式,这样有利于客户快速开发自己的成熟产品,客户即可以直接采用该主板做为产品,也可以采用核心板,定制设计底板做为自己的最终产品。主板兼备高集成度、低功耗、高效能特点,配置丰富的行业应用接口,极大的满足目标系统需求。主板集成LVDS(或MIPI)、音频、千兆以太网、M.2 2280 SSD接口、TF卡、WIFI/BT、4G/3G、USB、多串口、RS485、GPIO、RTC等功能,支持诸多外设扩展。
返回列表 文档下载
  • 产品概要
  • 技术参数
  • 相关下载
  • 产品视频

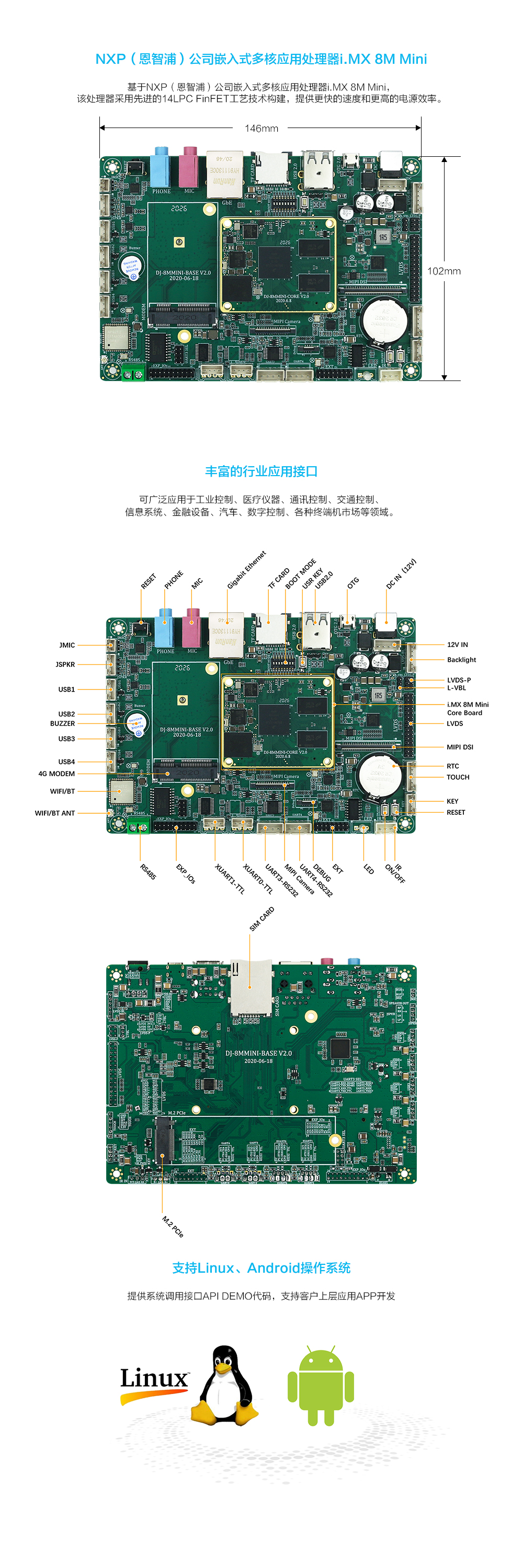

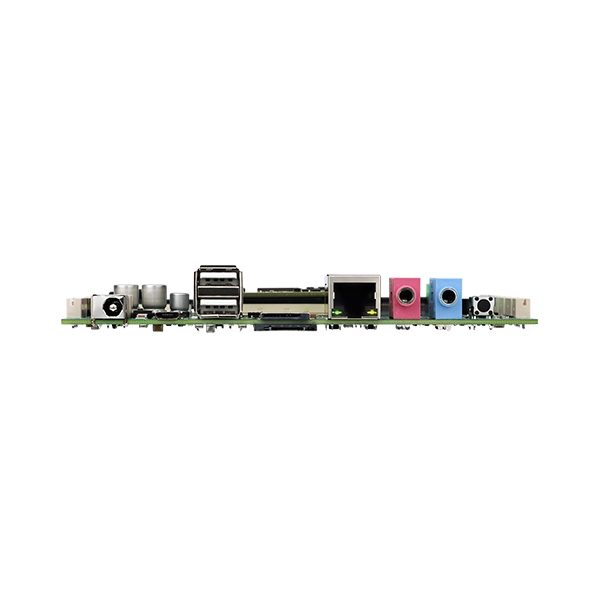

    主板介绍
        DJ-i.MX 8M Mini主板采用标准3.5寸工业主板规格设计,是一款高可靠性和高性价比的嵌入式工控ARM主板。该主板基于NXP(恩智浦)公司嵌入式多核应用处理器i.MX 8M Mini,该处理器采用先进的14LPC FinFET工艺技术构建,提供更快的速度和更高的电源效率。凭借商业和工业级认证以及恩智浦产品长期供货计划的支持,i.MX 8M Mini家族可用于任何通用工业和物联网应用。
        DJ-i.MX 8M Mini主板采用核心板加底板的架构方式,这样有利于客户快速开发自己的成熟产品,客户即可以直接采用该主板做为产品,也可以采用核心板,定制设计底板做为自己的最终产品。DJ-i.MX 8M Mini主板兼备高集成度、低功耗、高效能特点,配置丰富的行业应用接口,极大的满足目标系统需求。主板集成LVDS(或MIPI)、音频、千兆以太网、M.2 2280 SSD接口、TF卡、WIFI/BT、4G/3G、USB、多串口、RS485、GPIO、RTC等功能,支持诸多外设扩展。
        DJ-i.MX 8M Mini主板具有稳定可靠的工业级产品性能和高性价比低功耗等优势,搭载Linux和Android 9.0软件操作系统,可广泛应用于工业控制、医疗仪器、通讯控制、交通控制、信息系统、金融设备、汽车、数字控制、军工和各种终端机市场等领域。

    主板特点
    ●  标准3.5寸工业级ARM主板,极佳的稳定性和可靠性;
    ●  主板基于NXP公司i.MX 8M Mini芯片,主频最高为1.8GHz;
    ●  业界极具性价比的Liunx和Android工业ARM主板;
    ●  板载双通道8位LVDS,兼容单通道LVDS,分辨率最高支持WQHD ( 1920x1080p60,24bpp);
    ●  丰富的行业应用外设接口,RS485、UART、USB、GPIO、I2C等接口;
    ●  板载一路千兆以太网口,支持10M/100M/1000M自适应;
    ●  内置MINI PCIE 4G/3G接口,带SIM卡槽,支持各种MINI PCIE 4G/3G模块;
    ●  内置WIFI/BT4.0二合一模块,支持WIFI 802.11 b/g/n制式,支持 BT: V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0通信;
    ●  完美支持Linux和Android操作系统,提供系统调用接口API  DEMO代码,支持客户上层应用APP开发。

    处理器

    CPU

    兼容NXP公司的i.MX 8M Mini全系列处理器,可选;标配:MIMX8MM6DVTLZAAMIMX8MM6CVTKZAA多核处理器:4Cortex-A53内核平台,每核运行频率高达1.8GHz,1Cortex-M4内核,运行频率高达400MHz

    GPU

    3D GPU (1x shader, OpenGL® ES 2.0)2D GPU,根据处理器的不同而不同

    存储

    内存

    标配 2GB DDR4高速内存颗粒

    内置存储器

    标配 16GB(商业级)或8GB(工业级) eMMC 5.1(可选8GB/32GB/64GB…)

    QSPI FLASH

    标配32MB QSPI FLASH

    TF卡槽

    板载1*TF卡槽,支持8GB/16GB/32GB/64GB/128GB…

    M.2接口

    板载1* M.2 2280 SSD固态硬盘 ,遵从PCIE-NVME协议。支持各种容量固态硬盘(256GB/512GB/1T…

    B2B连接器

    连接器

    两个2*50PIN高可靠性、高精密军工级高速连接器,与底板紧密相连

    管脚数

    共计200PIN

    B2B固定孔

    固定孔

    4

    网络

    以太网

    1*千兆网口,RJ45端子

    4G/3G接口

    1*MINI PCIe卡槽,支持3G/4G(选配),带SIM卡槽

    WIFI/BT

    1*WIFI/BT二合一模块,支持WIFI 802.11 a/b/g/n/ac,支持Bluetooth V4.1 of 1, 2 and 3 Mbps

    显示

    LVDS接口

    1*双通道LVDS接口(2*15PIN插针),支持各种双八,双六,单八,单六 LVDS接口液晶屏,分辨率最高支持WQHD ( 1920x1080p60,24bpp)

    MIPI接口

    1*双路4 Lane MIPI DSI接口(50PIN插座)

    背光控制接口

    1*LVDS背光供电控制接口(6PIN插座)

    触摸屏接口

    1*触摸屏信号(I2C6PIN插座),同时支持USB接口的各种电容触摸屏

    音频

    耳机接口

    2*耳机座(3.5mm,立体声,麦克风输入)

    喇叭接口

    1*喇叭接口(4PIN插座)

    带功放电路,支持左右声道输出,内置8Ω/2W功放

    MIC接口

    1* MIC接口(2PIN插座),可外接各种咪头

    USB

    USB HOST

    2*USB 2.0 HOST TYPE A(双层90°弯脚USB TYPE A母座)

    4*USB 2.0 HOSTHub扩展,4PIN插座)

    USB OTG

    1*USB 2.0 OTGMicro USB母座)

    UART串口

    调试串口

    2 * TTL接口(8PIN 0.5mm间距插座,默认接1个做调试使用,UART2)

    用户串口

    2* RS232/TTL接口(4PIN插座,默认RS232)

    2* TTL/ RS232接口(4PIN插座,默认TTL)

    RS485接口

    RS485接口

    1*RS485接口,与UART3分时复用(2PIN绿色座子)

    Camera接口

    CMOS摄像头

    1MIPICamera接口,可支持1300万像素模组(4 Lanes 30PIN插座)

    USB摄像头

    支持各种USB UVC摄像头

    应用外设接口

    GPIO接口

    1GPIO接口(15个外扩GPIO2*10PIN插针)

    按键接口

    1组按键(电源开关、复位按键、CPU电源开关)

    LED指示灯

    1LED(红色、蓝色)

    红外接口

    1* IR电路,支持红外遥控

    RTC实时时钟

    支持

    休眠/唤醒

    支持

    系统升级

    支持本地USB,TF升级

    电气特性

    供电电源:DC 12V

    工作环境

    温度:-40℃~85℃自然对流,湿度:10%~90%RH@31℃无冷凝

    存储环境

    温度:-40℃~125℃,湿度:5%~95%RH@39℃无冷凝

    操作系统

    LinuxAndroid 9.0

    尺寸

    标准3.5寸,102*146mm
